4月17日至20日在中国深圳国际会展中心(SWECC) 举行的Chinaplas2023国际橡塑展上，SK Geo Centric展出了两大核心产品，分别是高附加值包装材料EAA（Ethylene Acrylic Acid）和高功能轻量化材料UD Tape（Unidirectional Tape）。
▲（左）由高附加值化学产品制成的包装产品，EAA，一种环保材料
EAA是一个高附加值化学材料，和已有化学产品相比，EAA产品具有更高的回收利用性，呈现相同水平的性能所需的塑料用量也更少。主要用作包材粘着剂。目前包括SKGC在内，全世界可生产EAA的化学厂商很少，而它主要用在灭菌袋、肉类真空包装，并逐渐扩展至高尔夫球、钢化玻璃等多种产业领域。
乙烯-丙烯酸系共聚物(EAA)
1937年英国ICI研究人员首先发表高压法制聚乙烯的专利以后，在五十年代和六十年代世界高压聚乙烯工业获得迅速发展的同时，基于改性的目的，开发了许多乙烯高压共聚的新产品。
其中主要有两大类，一类是乙烯-醋酸乙烯共聚物(EVA)，另一类是乙烯-丙烯酸及其酯类共聚物。
乙烯-丙烯酸及其酯类共聚物产品中主要的有乙烯-丙烯酸共聚物(EAA)、乙烯-丙烯酸酯共聚物(EMA、EEA、EBA)、乙烯-甲基丙烯酸共聚物(EMAA)和离子交联聚合物(Ionomer)。
乙烯-丙烯酸系共聚物具有与EVA相似的用途与应用领域，包括以下六类共聚物：
六类乙烯-丙烯酸系共聚物
乙烯-丙烯酸甲酯共聚物（EMA）
乙烯-丙烯酸乙酯共聚物（EEA）
乙烯-丙烯酸丁酯共聚物（EBA）
乙烯-丙烯酸共聚物（EAA）
乙烯-甲基丙烯酸共聚物（EMAA）
离子交联聚合物。
美国UCC和DOW化学公司于1961年首先用高压本体法生产EEA树脂，以后日本的尤尼卡和比利时的British Petroleum Chemicals公司分别于1970年和1979年开始生产EEA树脂，生产设备均购自美国UCC，其间又有若干家公司生产。这样，目前世界上生产EEA树脂的技术主要是美国UCC技术。
乙烯-丙烯酸系共聚物聚合工艺
乙烯和丙烯酸及其酯类在高压下，共聚物制造的工艺流程与乙烯和醋酸乙烯的共聚相近似，是在高压聚乙烯生产装置的基础上加以改进而成。聚合反应器可为管式或釜式，两种单体在98.1--294.3MPa的压力和150-250℃的温度下进行共聚反应，引发剂为氧或有机过氧化物。
共聚产品和未反应单体通过自动放料阀进入二级分离系统(高压分离和低压分离)。由低压分离器出来的熔融产品经挤出机挤出、切粒和干燥后作为产品，未反应的单体分别由高、低压分离系统返回至压缩机进口。
乙烯和丙烯酸及其酯类在高压下的共聚与EVA的制造有如下不同点：(1)乙烯和醋酸乙烯在共聚反应中的竞聚率比为1:1，因而EVA中VA含量的控制就很简单。而乙烯与丙烯酸竞聚率比为1:7，乙烯与甲基丙烯酸竞聚率比为1:4.1，乙烯和丙烯酸乙酯的竟聚率相差就更大。
EVA的制造采用管式或釜式反应器均可，都能得到均一组成的共聚物。但乙烯和丙烯酸及其酯类共聚时以使用釜式反应器更为适宜，易于得到均一的共聚物，而在连续管式反应器中，反应混合物沿管长变化，得到非均一的混合物。
离子聚合物的聚合方法与EEA等类似，基本方法有两种：
（1）混炼法和浸渍法。此法是以EAA或EMAA的共聚体为母体，用金属的氢氧化物溶液浸渍，在生产上一般采用Na离子或Zn离子等金属离子为宜。或在低压分离后聚合物熔融挤出时，加入金属氧化物，形成离子聚合物。
（2）直接共聚法。这是将乙烯、丙烯酸和丙烯酸钠盐在高温高压(147~294MPa、150-300℃)、引发剂作用下，直接进行共聚而制得含有钠离子体的三元共聚物。
EAA共聚物特性
EAA对金属箔、玻璃、纸、铝及其它金属和非金属材料均具备较强的粘结性；而羧酸基对其性能的影响包括：
（1）热粘合性能：增加热粘强度，与金属、玻璃和纤维有优异的粘合性，在表面污染下热封仍保持强度；
（2）物理性能：提高拉伸强度、耐冲击强度和耐环境应力开裂；
（3）增加柔曲性；
（4）提高抗油脂性；
（5）热稳定性较EVA 更好。
乙烯-丙烯酸系共聚物用途
（1）高压电缆内外屏蔽料北欧化工、陶氏化学以EMA/EEA/EBA为基础树脂，生产110千伏及以上高压电缆内外屏蔽料
（2）管材具有易弯、耐折和弹性好的特点，且长期与水接触没有PVC那种增塑剂析出的缺点，因此适合于生产农业、医用软管，真空吸尘器软管和搬运机械化的连接部件等。
（3）包装材料用于复合薄膜的粘合层。
（4）胶黏剂金属表面防护层和地毯背衬等。
（5）与烯烃类聚合物或工程塑料共混，提高其低温柔软性、耐环境应力开裂性和耐冲击性。
（6）日用品玩具手枪的套盒、低温用密封圈、家庭用品如容器及各种家用器具零部件、纺织品的代用品如帷幕等。
EAA市场规模

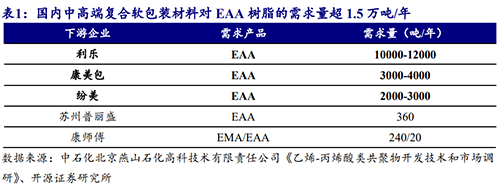

据中石化北京燕山石化高科技术有限责任公司论文《乙烯-丙烯酸类共聚物开发技术和市场调研》，目前复合软包装涂覆用EAA市场均价在2.0-2.5万元/吨，国内复合软包装材料对EAA树脂的需求量超1.5万吨/年，产品生产工艺以釜式法工艺为主，常见牌号的丙烯酸（AA）含量在7%-9%，MFR在7-8g/10min。此外，EAA还可用于粘合剂、粉末涂层、热熔胶、密封材料等，随着国内关于EAA的应用研究不断深入，下游各应用领域对EAA的认可度不断提升，EAA应用前景广阔。
据共研网数据，2021年中国EAA树脂的整体需求量达2.76万吨，同比增长10.84%，预计2022年达到3.07万吨；2021年中国EAA树脂整体市场规模达5.96亿元，同比增长15.06%，预计2022年达到7.00亿元，未来应用前景广阔。
EAA市场竞争格局

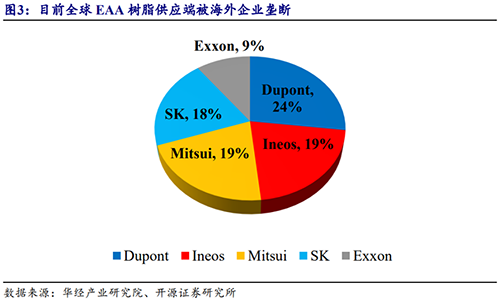

据华经产业研究院数据，目前全球的EAA产能约为30万吨/年，被几大海外生产商所垄断，市场集中度较高：其中美国杜邦产能约为7.2万吨/年，全球市占率高达24%；英国英力士产能约5.7万吨/年，全球市占率达19%；日本Mitsui产能约5.6万吨/年，全球市占率达19%；韩国SK产能约5.5万吨/年，全球市占率达18%；美国埃克森美孚产能约2.8万吨/年，全球市占率达9%；行业CR5接近90%。
EAA国内进展
2022年8月9日，卫星化学公告其全资子公司嘉兴山特莱投资有限公司，拟与爱思开综合化学投资（中国）有限公司（SKGI）对中韩科锐（公司孙公司）进行增资，以共同建设运营EAA装置项目，规划的EAA生产规模为4万吨/年，拟投资总额约为16.4亿元。
2023年3月22日，卫星化学发布“关于对外投资的公告”。从公告得知，山特莱公司（卫星化学全资子公司）与SKGC公司在江苏省连云港市徐圩新区签署《合作谅解备忘录（EAA二期）》，双方有意结合各自的强势和优点，进一步建设、运营生产规模为5万吨/年的新增EAA装置项目，投资总额约为人民币21.7亿元。
出资方式：自有资金现金出资。
标的基本情况：由山特莱公司与 SKGC 公司共同投资中韩科锐公司，以建设、运营 EAA 二期装置项目，计划 EAA 装置生产规模为 5 万吨/年，投资总额约为人民币 21.7 亿元，注册资本应占投资总额的三分之一以上。SKGC 公司持有中韩科锐公司 60%的股权，山特莱公司持有中韩科锐公司 40%的股权。
项目概况：中韩科锐公司运营的 EAA 二期装置生产规模为 5 万吨/年，投资总额约为人民币 21.7 亿元，注册资本应占投资总额的三分之一以上。
